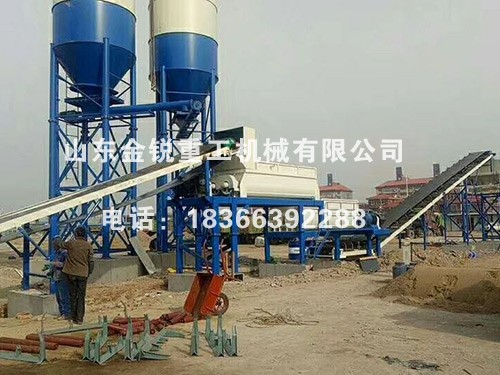

WDZ700型穩定土拌合站
文章出處：未知 人氣：發表時間：2018-04-13 11:48
WDZ700電腦計量變頻調速式穩定土拌和站配置
| 序號 | 項目 | 主要技術參數及配置 |
| 1 | 整 機 | 1、 額定生產能力：沙礫100~700t/h |
| 2、 總功率：175KW | ||
| 3、 拌和骨料最大粒徑：60mm | ||
| 4、 骨料計量精度：±0.5-1% | ||
| 5、 粉料計量精度：±0.5-1% | ||
| 6、 組裝形式：可拆遷式 | ||
| 7、 占地面積：45m*20m | ||
| 2 | 骨 料 配 料 供 給 系 統 | 一、料斗（4倉） |
| 1、 容積：12立方米 | ||
| 2、 組合形式：單倉組成 | ||
| 3、 配置要求：配有四個格篩，振動器4臺，功率1.1KW/個 | ||
| 二、計量裝置 | ||
| 1、 配料計量裝置：稱量電腦皮帶稱，4個 | ||
| 2、 控制形式：電腦控制，通過變頻器調整皮帶秤的轉速 | ||
| 3、 系統精度：±0.5-1% | ||
| 4、 計量范圍：0-300T/h/臺 | ||
| 5、 皮帶秤帶寬：1000mm | ||
| 6、 電機功率：4KW/臺，傳動為電動滾筒式 | ||
| 三、配料皮帶機 | ||
| 1、 皮帶帶寬：1200mm | ||
| 2、 作業能力：700t/h | ||
| 3、 有效長度：39.8m | ||
| 4、 電機功率：18.5KW,傳動為電動滾筒式 | ||
| 3 | 粉 料 供 給 計 量 系 統 | 一、粉料倉 |
| 1、 數量：1個 | ||
| 2、 容積：69m3 | ||
| 3、 直徑：3000mm | ||
| 4、 總高度：15.5m | ||
| 5、 閘板閥：口徑800*800 | ||
| 二、粉料輸送：螺旋輸送機 | ||
| 1、 長度：1800mm | ||
| 2、 直徑：Ф273 | ||
| 3、 輸送能力：40T/h | ||
| 4、 控制形式：電腦控制，通過變頻器調整螺旋輸送機的轉速 | ||
| 5、 電機功率：4KW | ||
| 三、粉料計量：螺旋電子稱 | ||
| 1、 長度：1400mm | ||
| 2、 直徑：Ф273 | ||
| 3、 計量范圍：40T/h | ||
| 4、 計量精度：±0.5-1% | ||
| 5、 電機功率：4KW | ||
| 4 | 攪 拌 裝 置 | 1、 主機型式：雙臥軸強制連續式 |
| 2、 生產能力：≤700T/h | ||
| 3、 有效拌和長度：3700mm | ||
| 4、 葉片數量：68 | ||
| 5、 葉片材質：耐磨鑄鐵 | ||
| 6、 允許最大粒徑：60mm | ||
| 7、 電機功率：90KW | ||
| 8、 減速機型號：JZQ850 | ||
| 5 | 供水系統 | 1、 水箱容量：6立方米 |
| 2、 潛水泵 | ||
| 3、 水泵流量：65立方米/時 | ||
| 4、 電機功率：3KW | ||
| 6 | 儲 料 裝 置 | 一、成品料斜皮帶機 |
| 1、 皮帶帶寬：1200mm | ||
| 2、 作業能力：700T/h | ||
| 3、 有效長度：41.4m | ||
| 4、 電機功率：22KW,傳動為電動滾筒式 | ||
| 5、 成品料提升高度：5m | ||
| 6、 安裝傾角：18° | ||
| 二、儲料倉 | ||
| 1、 料倉容積：10立方米 | ||
| 2、 卸料高度：3.5m | ||
| 3、 運料通道寬度：3.7m | ||
| 4、 斗門驅動方式：氣動 | ||
| 5、 斗門開啟控制方式：電磁閥控制 | ||
| 6、 振動器功率：1.1KW | ||
| 7 | 操 作 室 | 一、 機房：采用保溫復合板，結構堅固，密封良好，隔音、隔熱、防塵，視野開闊，便于觀察全套設備的運行情況。配備冷暖空調，保持機房內溫度恒定。 |
| 二、 控制系統：具有自動和手動控制功能，兩種功能可互相切換 | ||
| 控制系統主要有監控電腦、操作電盤、變頻器、傳感器 | ||
| 控制系統說明： | ||
| 1、 自動控制系統使用電腦控制技術，電腦開機后自動進入控制程序，采用中文界面，操作簡單，維護方便，易學易懂。各種物料比例可以任意調整，以使用各種不同的物料配比?？刂瞥绦蜻\行時顯示各計量稱參數的設定值和實際值，當缺料時能發出報警信號。 | ||
| 2、 操作電盤按照工藝順序合理布置，易于操作，各種電器元件均采用優質產品，以保證電路系統的穩定運行，電路系統具備過載保護、過熱保護、欠壓保護等功能。 |
備注：由于產品不斷更新，以上參數隨時變動，具體以實物或合同約定為準，恕不另行通知，敬請諒解。
保證設備正常生產的條件：
1、供電電壓：380v±5%，供電頻率：50Hz±1%，三相電壓不平衡量不超過1.5%，否則電動機不能保證連續輸出額定功率且會造成電動機發熱，甚至燒毀。
2、原材料要求：（按材料適應范圍）皮帶輸送機可輸送堆積比重0.5-2.5t/m3的各種塊狀、粒狀、粉狀物料，不能輸送具有酸性、堿性、油類及有機溶劑等對運輸膠帶有明顯腐蝕的物料。
3、水質要求：水溫不超過+40℃，水中含固體雜質的體積不超過0.1%，粒度不大于0.2mm，水的PH值在6.5-8.5范圍內。
4、環境溫度：-10℃~±40℃,控制室內無灰塵。
