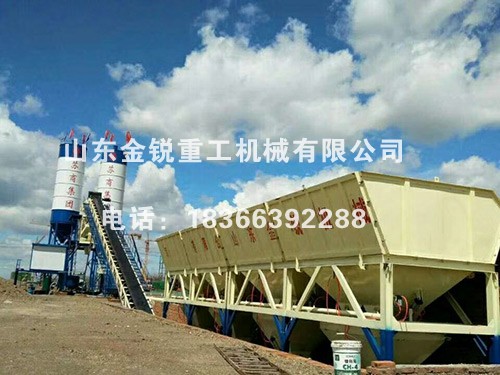

HZS75混凝土攪拌站
文章出處：未知 人氣：發表時間：2017-12-01 16:53
| HZS75混凝土攪拌站配置 | |||
| 序號 | 名稱 | 技術參數、規格及說明 | 備注 |
| 1 |
攪拌系統 |
l、型號：新JS1500 | 減速機： |
| 2、型式：雙臥軸強制式 | 江蘇 | ||
| 3、進料容量：2400L | 氣缸： | ||
| 4、出料容量：1500 L | 亞德客 | ||
| 5、卸料高度：3.8 m | |||
| 6、攪拌葉片、襯板：耐磨材料 | |||
| 7、卸料氣缸：QGB80X200-S 2件 | |||
| 系統說明： | |||
| l、攪拌機設計合理，攪拌時問短、消耗低、噪聲小、易損件壽命長。 | |||
| 2、攪拌葉片與襯板均使用耐磨材料，經久耐用，拆卸更換方便。 | |||
| 3、采用氣缸卸料，方便快捷。料門下備有適合砼攪拌運輸車的料斗、出料迅速。 | |||
| 2 |
電控系統 |
電氣控制系統由電腦主機、顯示器，打印機、通信電纜等組成。 | 控制系統：思偉 |
| l、運行與管理于一體，操作簡單方便。 | 打印機： | ||
| 2、配料系統采用微機集中控制。 | 愛普生 | ||
| 3、攪拌站運行數據可保存10年以上，便于設置管理。 | |||
| 4、配方可以用數字表示，方便用戶識別，配方數可達幾十種。 | |||
| 5、在脫離自動控制的情況下，手動操作系統仍能完成對攪 | |||
| 拌站的控制，如配料，攪拌，卸料等工作。 | |||
| 6、本系統強電與弱電部分作成一體，使安裝大為簡化，維護更為方便。 | |||
| 系統說明： | |||
| 本系統具有性能先進，可靠性高，外型美觀等特點?？刂婆_(tái)采用人機工程學原理設計，操作舒適。 | |||
| 3 |
提升系統 |
骨料提升系統采用提升料斗，由提升料斗、軌道、卷?yè)P(yáng)系統組成。 | 電機： |
| l、提升斗容積：2400 L | 國內名牌 | ||
| 2、卷?yè)P(yáng)機功率：22KW（YEZ180M-4） | |||
| 系統說明： | |||
| 卷?yè)P(yáng)電機通過減速器帶動卷筒轉動，鋼絲繩經過滑輪 | |||
| 牽引料斗沿軌道向上爬升，當爬升到一定高度時，料斗底 | |||
| 部斗門上的一對滾輪進入上料架水平俞道，斗門自動打 | |||
| 開，物料投入攪拌機內。 | |||
| 4 | 骨料 | 骨料稱量系統由：骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。 | 傳感器： |
| 稱量 | 1、骨料倉PL2400-3 | 廣州電測振動器： | |
| 系統 | (1)容量15m3×3 | 河南新鄉 | |
| (2)落料門：6個 | 氣缸：亞德客 | ||
| (3)氣缸： 80×310 6臺 | |||
| 2、稱量斗 | |||
| (1)容量：3600L。 | |||
| (2)計量方式：累積計量 | |||
| (3)傳感器：2000kg×4 | |||
| (4)計量精度：±2％ | |||
| 3、皮帶輸送機 | |||
| (1) 皮帶規格：650mm | |||
| (2) 皮帶速度：1.6 m/s | |||
| (3) 電動滾筒：50650-11KW-1.6 | |||
| 4、 料倉振動器 380V/1.1KW×2 | |||
| 系統說明： | |||
| 骨料倉采用裝載機上料。骨料倉下部設有弧門給料器，該弧門依靠氣缸開啟和關閉，同時結合微機集中控制，在配料時，弧門開啟給料，能夠達到精確配料。稱量斗下設一條水平皮帶機，上吊掛四只傳感器，連同皮帶機、稱量斗、各種骨料依次累積稱量。骨料稱量放料由控制系統控制，保證精度。皮重超重微機能自動報警，再次稱量皮重自動回零。骨料配料完畢，由皮帶機送入提升斗內，提升斗沿軌道上升，將骨料卸入攪拌機內。 | |||
| 5 | 粉料 | 粉料稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。 | 氣動蝶閥： |
| 計量 | 1、水泥稱量斗： 1、粉煤灰稱量斗： | 鄭州超凡傳感器： | |
|
系統 |
(1)容積：700L (1)容積：400L | 廣州電測 | |
| (2)稱量范圍：0～980kg (2)稱量范圍：0～560kg | |||
| (3)稱量精度：±1％ (3)稱量精度：±1％ | |||
| (4)傳感器：500kg×3 (4)傳感器：300kg×3 | |||
| 2、氣動蝶閥：ND250 2、氣動蝶閥：ND200 | |||
| 系統說明： | |||
| 粉料稱量采用全密封裝置，稱量斗通過3只傳感器稱量。稱量斗料門采用典型氣動蝶閥驅動門，開門靈活，密封嚴密。 | |||
| 6 | 水計量系統 | 水計量系統由：用戶自建水池、水泵、水稱量斗、電磁閥等組成。 | 水泵： |
| l、供水泵型號：QY40-12-2.2 電機功率：2.2 KW | 山東淄博 | ||
| 2、泄水水泵型號：水泵75DWB60-5 | |||
| 3、水稱容量：350L | |||
| 4、傳感器： 300kg×2 | |||
| 5、稱量精度：±1％ | |||
| 系統說明： | |||
| 水泵在控制系統的控制下，將水箱里的水泵出，經傳感器計量到預設數值時，泵停止，卸水時泄水水泵I開啟，使水流向攪拌機內。 | |||
| 7 |
外加劑計量系統 |
外加劑稱量系統由：外加劑箱、外加劑稱、耐腐蝕泵、傳感器等組成。 | |
| l、耐腐蝕泵： 50DWB 功率：0.75kW×2 | 氣缸： | ||
| 2、外加劑稱容積：35L | 亞德客 | ||
| 3、外加劑箱容積：3m3 | 傳感器： | ||
| 4、稱量精度：±1％ | 廣州電測 | ||
| 5、傳感器：100 Kg×2 | |||
| 6、氣缸：QGBQ40×50MF1 | |||
| 系統說明： | |||
| 外加劑泵在控制系統的控制下，將外加劑箱里的外加劑泵出，經傳感器計量到預設數值時，泵停。卸料時氣動蝶閥開起，使外加劑流向水稱量斗，與水一起流入攪拌機內。同時另一耐腐蝕泵繼續工作經另一路循環外加劑，起攪拌作用，以防外加劑沉淀，耐腐蝕泵由微機控制開關。 | |||
| 8 |
氣路系統 |
氣動系統由空壓機、氣缸、電磁閥、氣路元件等組成。 | 空壓機： |
| 1、空壓機： 15kW | 山東青島 | ||
| 2、電磁閥 | |||
| 3、氣缸 | |||
| 4、氣源處理件 | |||
| 系統說明： | |||
| 空壓機巾的壓縮空經過氣源處理件凈化、減壓、 | |||
| 加油后進入各支路，正常工作狀態氣路中壓力應保持在 | |||
| 0.7—0.9Mpa范圍內。 | |||
| 9 | 主樓支架 | 由梯子、平臺、護欄、鋼構支架等組成。 | |
| 10 | 攏料斗 | 攏料斗安裝在攪拌機下面，攪拌好的混凝土經攏料斗溜入混凝士運輸車。 | |
| 11 |
螺旋輸送機 |
螺旋輸送機： | 減速機：志豪 |
| (1)規格：Φ273 *9000 | |||
| (2)數量：2條 | |||
| (3)輸送量：65t/h | |||
| (4)電機功率：15kw | |||
| 系統說明： | |||
| 1、水泥輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度。 | |||
| 2、接料口為萬向球節，可調節角度偏差，且密封性好。 | |||
| 3、螺旋葉片與簡體間隙小，傳輸效率高。 | |||
| 12 | 粉料倉 | 粉料倉： | 除塵：臨朐 |
| (1)容積：70m3 2個 | |||
| (2)除塵器：2個 | |||
| (3)料位計：4個 | |||
| 系統說明： | |||
| 粉料由粉料倉上部吹入，粉料倉頂部設有除塵裝置，減輕了粉料倉負荷壓力，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部，與氣路系統、控制系統組合，可實時地對水泥進行自動破拱，也可手動破拱。 | |||
| 13 | 控制室 | 1、采用彩色夾心板，具有保溫、隔熱功能。 | |
| 2、空調(冷暖型) | |||
| 系統說明： | |||
| 控制室寬敞明亮，視野開闊 | |||
| 14 | 隨機 配件 | 1、隨機專用工具1套。 | |
| 2、使用說明書1套。 | |||
| 15 | 總功率 | 約140kW |
|
