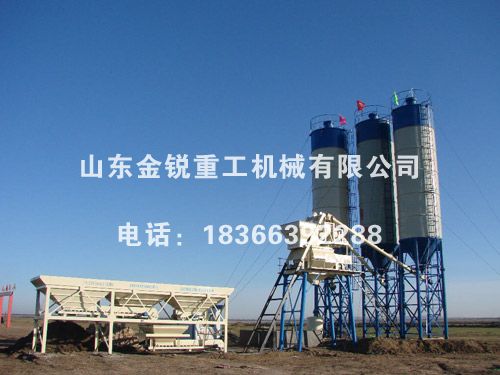

HLS50混凝土攪拌站
文章出處：未知 人氣：發表時間：2017-12-27 13:24
| HZS50混凝土攪拌站配置 | |||
| 序號 | 名稱 | 技術參數、規格及說明 | 備注 |
| 1 | 攪拌系統 | l、型號：新JS1000 | 減速機： |
| 2、型式：雙臥軸強制式 | 江蘇 | ||
| 3、進料容量：1600L | 汽缸： | ||
| 4、出料容量：1000 L | 亞德客 | ||
| 5、卸料高度：3.8 m | |||
| 6、攪拌葉片、襯板：耐磨材料 | |||
| 7、卸料氣缸：QGB80X200-S 2件 | |||
| 系統說明： | |||
| l、攪拌機設計合理，攪拌時問短、消耗低、噪聲小、易損件壽命長?！?/td> | |||
| 2、攪拌葉片與襯板均使用耐磨材料，經久耐用，拆卸更換方便。 | |||
| 3、采用氣缸卸料，方便快捷。料門下備有適合砼攪拌運輸車的料斗、出料迅速。 | |||
| 2 | 電控系統 | 簡易控制 | |
| 3 | 提升系統 | 骨料提升系統采用提升料斗，由提升料斗、軌道、卷揚系統組成。 | 電機： |
| l、提升斗容積：2400 L | 國內名牌 | ||
| 2、卷揚機功率：18.5KW | |||
| 系統說明： | |||
| 卷揚電機通過減速器帶動卷筒轉動，鋼絲繩經過滑輪 牽引料斗沿軌道向上爬升，當爬升到一定高度時，料斗底 部斗門上的一對滾輪進入上料架水平通道，斗門自動打 開，物料投入攪拌機內?！?/td> | |||
| 4 | 骨料稱量系統 | 骨料稱量系統由：骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。 | 傳感器： |
| 1、骨料倉PL1600-3 | 廣州電測電動滾筒： | ||
| (1)容量4m3×3 | 山東淄博 | ||
| (2)落料門：3個 | 振動器： | ||
| (3)氣缸： 80×310 3臺 | 河南新鄉 | ||
| 2、稱量斗 | |||
| (1)容量：1100L。 | |||
| (2)計量方式：累加計量 | |||
| (3)傳感器：2000kg×4 | |||
| (4)計量精度：±2％ | |||
| 3、皮帶輸送機 | |||
| (1) 皮帶規格：650mm | |||
| (2) 皮帶速度：1.6 m/s | |||
| 4、電動滾筒：50650-5.5KW-1.6 | |||
| 5、 料倉振動器 380V/1.1KW×1 | |||
| 系統說明： | |||
| 骨料倉采用裝載機上料。骨料倉為三斗，每斗容量4m3。每個儲料斗有一個卸料門。骨料計量斗有三個，每個骨料計量斗通過三只傳感器支撐于儲料倉機架上，三只傳感器發出的信號經處理后送往主控制室內的微機中，轉換變成物料重量值顯示出來。三個稱量斗下設一條水平皮帶機。骨料配料完畢，由水平皮帶機送入斜皮帶輸送至樓頂?shù)臅捍媪隙穬?nèi)，等待和其它物料一起卸入攪拌機內?！?/td> | |||
| 5 | 水泥計量系統 | 水泥稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。 | 氣動蝶閥： |
| 1、水泥稱量斗： | 鄭州超凡傳感器： | ||
| (1)容積：700L | 廣州電測 | ||
| (2)稱量范圍：0～980kg | |||
| (3)稱量精度：±1％ | |||
| (4)傳感器：500kg×3 | |||
| 2、氣動蝶閥：ND250 | |||
| 系統說明： | |||
| 粉料稱量采用全密封裝置，稱量斗通過3只傳感器稱量。稱量斗料門采用典型氣動蝶閥驅動門，開門靈活，密封嚴密?！?/td> | |||
| 6 | 水計量系統 | 水計量系統由：用戶自建水池、水泵、水稱量斗、電磁閥等組成。 | 水泵： |
| l、供水泵型號：QY40-12-2.2 電機功率：2.2 KW | 浙江 | ||
| 2、泄水水泵型號：水泵ISW50-12 | |||
| 3、水稱容量：300L | |||
| 4、傳感器： 500kg×2 | |||
| 5、稱量精度：±1％ | |||
| 系統說明： | |||
| 水泵在控制系統的控制下，將水箱里的水泵出，經傳感器計量到預設數值時，泵停止，卸水時泄水水泵開啟，使水流向攪拌機內。 | |||
| 7 | 外加劑計量系統 | 外加劑稱量系統由：外加劑箱、外加劑稱、外加劑泵、傳感器等組成。 | 外加劑泵： |
| l、外加劑泵型號：ISW22-10 2支功率：1.1kW | 山東淄博 | ||
| 2、外加劑稱容積：40L | 氣缸：亞德客 | ||
| 3、外加劑箱容積：3m3 | |||
| 4、稱量精度：±1％ | |||
| 5、傳感器：100 Kg*2 | |||
| 6、氣缸：QGBQ40×50MF1 | |||
| 系統說明： | |||
| 外加劑泵在控制系統的控制下，將外加劑箱里的外加劑泵抽出，經傳感器計量到預設數值時，水泵關閉。卸料時卸料氣缸開啟，使外加劑流向水稱量斗，與水一起流入攪拌機內。同時另一路泵繼續工作經另一路循環外加劑，起攪拌作用，以防外加劑沉淀，外加劑泵由微機控制開關?！?/td> | |||
| 8 | 氣路系統 | 氣動系統由空壓機、氣缸、電磁閥、氣路元件等組成。 | 空壓機： |
| 1、空壓機： 11kW | 青島 | ||
| 2、電磁閥 | |||
| 3、氣源處理件 | |||
| 系統說明： | |||
| 空壓機巾的壓縮空經過氣源處理件凈化、減壓、加油后進入各支路，正常工作狀態氣路中壓力應保持在0.7—0.9Mpa范圍內?！?/td> | |||
| 9 | 主樓支架 | 由梯子、平臺、護欄、鋼構支架等組成?！?/td> | |
| 10 | 攏料斗 | 攏料斗安裝在攪拌機下面，攪拌好的混凝土經攏料斗溜入混凝士運輸車。 | |
| 11 | 螺旋輸送機 | 水泥螺旋輸送機： | 減速機：志豪 |
| (1)規格：Φ219*9000 | |||
| (3)輸送量：45t/h | |||
| (2)數量：1條 | |||
| (4)電機功率：11kw | |||
| 系統說明： | |||
| 1、水泥輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度。 | |||
| 2、接料口為萬向球節，可調節角度偏差，且密封性好。 | |||
| 3、螺旋葉片與筒體間隙小，傳輸效率高。 | |||
| 12 | 粉料倉 | 粉料倉： | 除塵：臨朐 |
| (1)容積：70m3 1個 | |||
| (2)除塵器：1個 | |||
| (3)料位計：2個 | |||
| 系統說明： | |||
| 粉料倉頂部設有防溢頂裝置，水泥由此吹入，減輪了水泥倉負荷壓力，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部，與氣路系統、控制系統組合可實時地對水泥進行自動破拱，也可手動破拱。 | |||
| 13 | 隨機配件 | 1、隨機專用工具1套。 | |
| 2、使用說明書1套。 | |||
| 14 | 總功率 | 約105kW |
|
| HZS50混凝土攪拌站配置 | |||
| 序號 | 名稱 | 技術參數、規格及說明 | 備注 |
| 1 | 攪拌系統 | l、型號：新JS1000 | 減速機： |
| 2、型式：雙臥軸強制式 | 江蘇 | ||
| 3、進料容量：1600L | 汽缸： | ||
| 4、出料容量：1000 L | 亞德客 | ||
| 5、卸料高度：3.8 m | |||
| 6、攪拌葉片、襯板：耐磨材料 | |||
| 7、卸料氣缸：QGB80X200-S 2件 | |||
| 系統說明： | |||
| l、攪拌機設計合理，攪拌時問短、消耗低、噪聲小、易損件壽命長。 | |||
| 2、攪拌葉片與襯板均使用耐磨材料，經久耐用，拆卸更換方便?！?/td> | |||
| 3、采用氣缸卸料，方便快捷。料門下備有適合砼攪拌運輸車的料斗、出料迅速。 | |||
| 2 | 電控系統 | 簡易控制 | |
| 3 | 提升系統 | 骨料提升系統采用提升料斗，由提升料斗、軌道、卷揚系統組成。 | 電機： |
| l、提升斗容積：2400 L | 國內名牌 | ||
| 2、卷揚機功率：18.5KW | |||
| 系統說明： | |||
| 卷揚電機通過減速器帶動卷筒轉動，鋼絲繩經過滑輪 牽引料斗沿軌道向上爬升，當爬升到一定高度時，料斗底 部斗門上的一對滾輪進入上料架水平通道，斗門自動打 開，物料投入攪拌機內?！?/td> | |||
| 4 | 骨料稱量系統 | 骨料稱量系統由：骨料倉、機架、稱量斗、骨料輸送機、傳感器等組成。 | 傳感器： |
| 1、骨料倉PL1600-3 | 廣州電測電動滾筒： | ||
| (1)容量4m3×3 | 山東淄博 | ||
| (2)落料門：3個 | 振動器： | ||
| (3)氣缸： 80×310 3臺 | 河南新鄉 | ||
| 2、稱量斗 | |||
| (1)容量：1100L。 | |||
| (2)計量方式：累加計量 | |||
| (3)傳感器：2000kg×4 | |||
| (4)計量精度：±2％ | |||
| 3、皮帶輸送機 | |||
| (1) 皮帶規格：650mm | |||
| (2) 皮帶速度：1.6 m/s | |||
| 4、電動滾筒：50650-5.5KW-1.6 | |||
| 5、 料倉振動器 380V/1.1KW×1 | |||
| 系統說明： | |||
| 骨料倉采用裝載機上料。骨料倉為三斗，每斗容量4m3。每個儲料斗有一個卸料門。骨料計量斗有三個，每個骨料計量斗通過三只傳感器支撐于儲料倉機架上，三只傳感器發出的信號經處理后送往主控制室內的微機中，轉換變成物料重量值顯示出來。三個稱量斗下設一條水平皮帶機。骨料配料完畢，由水平皮帶機送入斜皮帶輸送至樓頂?shù)臅捍媪隙穬?nèi)，等待和其它物料一起卸入攪拌機內?！?/td> | |||
| 5 | 水泥計量系統 | 水泥稱量系統由水泥稱量斗、氣動蝶閥、傳感器等組成。 | 氣動蝶閥： |
| 1、水泥稱量斗： | 鄭州超凡傳感器： | ||
| (1)容積：700L | 廣州電測 | ||
| (2)稱量范圍：0～980kg | |||
| (3)稱量精度：±1％ | |||
| (4)傳感器：500kg×3 | |||
| 2、氣動蝶閥：ND250 | |||
| 系統說明： | |||
| 粉料稱量采用全密封裝置，稱量斗通過3只傳感器稱量。稱量斗料門采用典型氣動蝶閥驅動門，開門靈活，密封嚴密。 | |||
| 6 | 水計量系統 | 水計量系統由：用戶自建水池、水泵、水稱量斗、電磁閥等組成。 | 水泵： |
| l、供水泵型號：QY40-12-2.2 電機功率：2.2 KW | 浙江 | ||
| 2、泄水水泵型號：水泵ISW50-12 | |||
| 3、水稱容量：300L | |||
| 4、傳感器： 500kg×2 | |||
| 5、稱量精度：±1％ | |||
| 系統說明： | |||
| 水泵在控制系統的控制下，將水箱里的水泵出，經傳感器計量到預設數值時，泵停止，卸水時泄水水泵開啟，使水流向攪拌機內。 | |||
| 7 | 外加劑計量系統 | 外加劑稱量系統由：外加劑箱、外加劑稱、外加劑泵、傳感器等組成。 | 外加劑泵： |
| l、外加劑泵型號：ISW22-10 2支功率：1.1kW | 山東淄博 | ||
| 2、外加劑稱容積：40L | 氣缸：亞德客 | ||
| 3、外加劑箱容積：3m3 | |||
| 4、稱量精度：±1％ | |||
| 5、傳感器：100 Kg*2 | |||
| 6、氣缸：QGBQ40×50MF1 | |||
| 系統說明： | |||
| 外加劑泵在控制系統的控制下，將外加劑箱里的外加劑泵抽出，經傳感器計量到預設數值時，水泵關閉。卸料時卸料氣缸開啟，使外加劑流向水稱量斗，與水一起流入攪拌機內。同時另一路泵繼續工作經另一路循環外加劑，起攪拌作用，以防外加劑沉淀，外加劑泵由微機控制開關?！?/td> | |||
| 8 | 氣路系統 | 氣動系統由空壓機、氣缸、電磁閥、氣路元件等組成。 | 空壓機： |
| 1、空壓機： 11kW | 青島 | ||
| 2、電磁閥 | |||
| 3、氣源處理件 | |||
| 系統說明： | |||
| 空壓機巾的壓縮空經過氣源處理件凈化、減壓、加油后進入各支路，正常工作狀態氣路中壓力應保持在0.7—0.9Mpa范圍內?！?/td> | |||
| 9 | 主樓支架 | 由梯子、平臺、護欄、鋼構支架等組成?！?/td> | |
| 10 | 攏料斗 | 攏料斗安裝在攪拌機下面，攪拌好的混凝土經攏料斗溜入混凝士運輸車。 | |
| 11 | 螺旋輸送機 | 水泥螺旋輸送機： | 減速機：志豪 |
| (1)規格：Φ219*9000 | |||
| (3)輸送量：45t/h | |||
| (2)數量：1條 | |||
| (4)電機功率：11kw | |||
| 系統說明： | |||
| 1、水泥輸送采用全密封裝置，出料口與計量斗采用軟連接不影響計量精度。 | |||
| 2、接料口為萬向球節，可調節角度偏差，且密封性好。 | |||
| 3、螺旋葉片與筒體間隙小，傳輸效率高。 | |||
| 12 | 粉料倉 | 粉料倉： | 除塵：臨朐 |
| (1)容積：70m3 1個 | |||
| (2)除塵器：1個 | |||
| (3)料位計：2個 | |||
| 系統說明： | |||
| 粉料倉頂部設有防溢頂裝置，水泥由此吹入，減輪了水泥倉負荷壓力，并且防止了粉塵對空氣的污染。破拱裝置安置在錐部，與氣路系統、控制系統組合可實時地對水泥進行自動破拱，也可手動破拱。 | |||
| 13 | 隨機配件 | 1、隨機專用工具1套。 | |
| 2、使用說明書1套。 | |||
| 14 | 總功率 | 約105kW |
|
